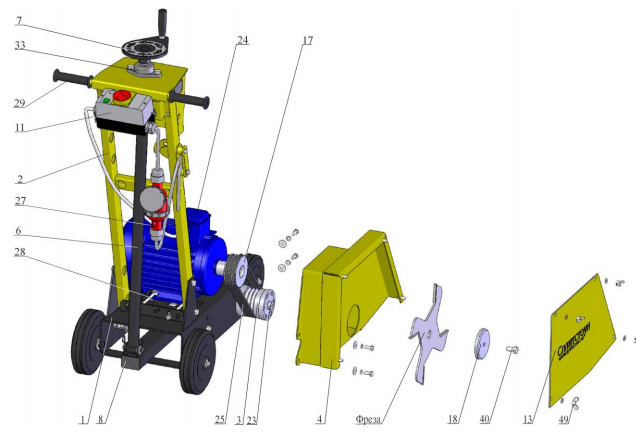

Элементы резчика кровли Splitstone CR-147E:
1. Рама CR149.19.000
2. Водило 146М.22.000
3. Шпиндель CR149.23.000
4. Кожух CR149.22.000
6. Тяга CS18.34.300A
7. Винт CS18.43.400
8. Рычаг CR149.21.100
11. Блок управления 5,5 кВт БУ5,5-М.000
13. Крышка CR149.22.001
17. Шкив CR147E.001
18. Планшайба CR149.05.004
23. Планшайба CR149.23.003

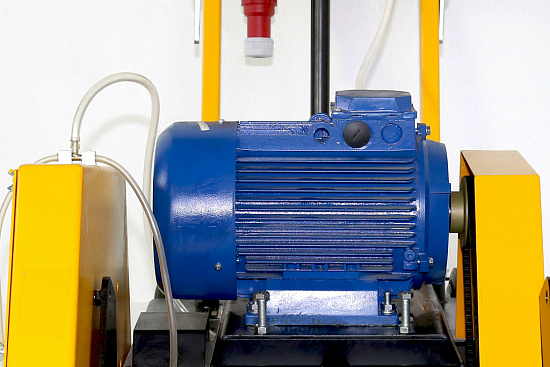

24. Электродвигатель АИР 100 L2 IM1081, N=5,5кВт, n=3000об/мин
25. Ремень клиновой AV10x750La, Gates 6210 (XPZ 737)
27. Силовой разъем (розетка) РСЕ "Twist" 2142-6 (3P+E 16A 400V IP67)
28. Тяга привода ручного тормоза 21080-3508071-00
29. Рукоять резиновая мотоцикла левая 134001202501 (ЯРТ)
33. Корпусной подшипниковый узел UCFL 204
40. Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)
49. Гайка-барашек М 8-6H.6.016 DIN 315

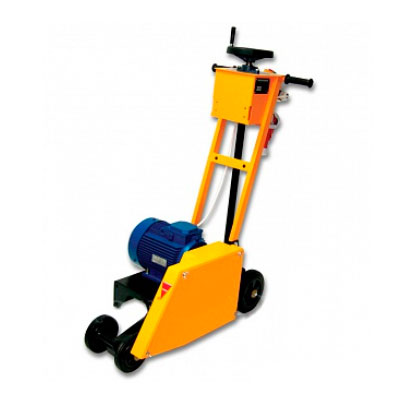

Применяется при проведении кровельных работ. Оснащение этой модели электрическим двигателем позволяет использовать источник электропитания для выполнения работ, что снижает стоимость их проведения.
-
Бренд
Splitstone
-
Модель двигателя
АИР 100 L2
-
Размеры транспортные: Д x Ш x В, мм
830 x 500 x 440
-
Размеры рабочие: Д x Ш x В, мм
980 x 535 x 1205
-
Максимальная глубина реза, мм
90
-
Диаметр посадочного отверстия, мм
25,4
-
Мощность электродвигателя, кВт
5,5
-
Род тока
Переменный, трёхфазный
-
Напряжение электропитания, В
380
-
Масса снаряжённая
90
-
Диаметр режущего инструмента, мм
310
-
Частота вращения режущего инструмента, об/мин
3045
